Compact P XL AIR9
Compact P XL Air9 ist eine kompakte Einheit mit allen Funktionen der Haustechnik, ein hoch effizientes Multigerät mit den Funktionen Lüften, Heizen, Kühlen, Warmwasser und einer integrierten Wärmepumpe für die Fußbodenheizung.
Die gesamte Anlage benötigt nur 0,56m² Platz und ist mit einem Lüftungsbedarf von bis zu 430 m³/h für größere Einfamilienhäuser, Wohnungen, Reihenhäuser etc. geeignet.

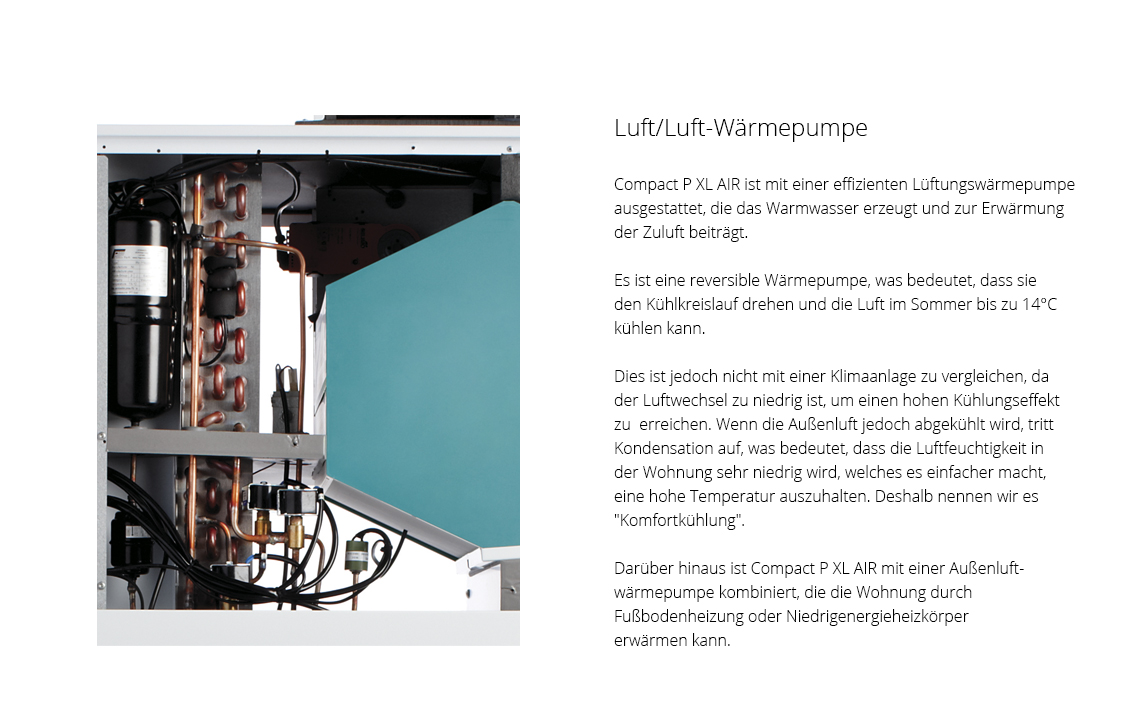

Compact P ist leistungsstark und durch den hohen Wärmerückgewinnungsgrad aus der passiven Wärmerückgewinnung enorm sparsam. Die reversible Wärmepumpe sorgt für heizen oder kühlen der Zuluft und Warmwasser. Die Luft/Wasser Wärmepumpe mit 9kW ist im Gerät integriert und wird mit der Außeneinheit Air9 verbunden.
Der hermetisch geschlossene Kältekreis, die steckerfertige Anlieferung, inkl. einer einfach zu bedienenden Steuerung sorgen für minimalen Montageaufwand.
Das Modul für die Nilan App zur Steuerung über das Smartphone sind im Lieferumfang enthalten.

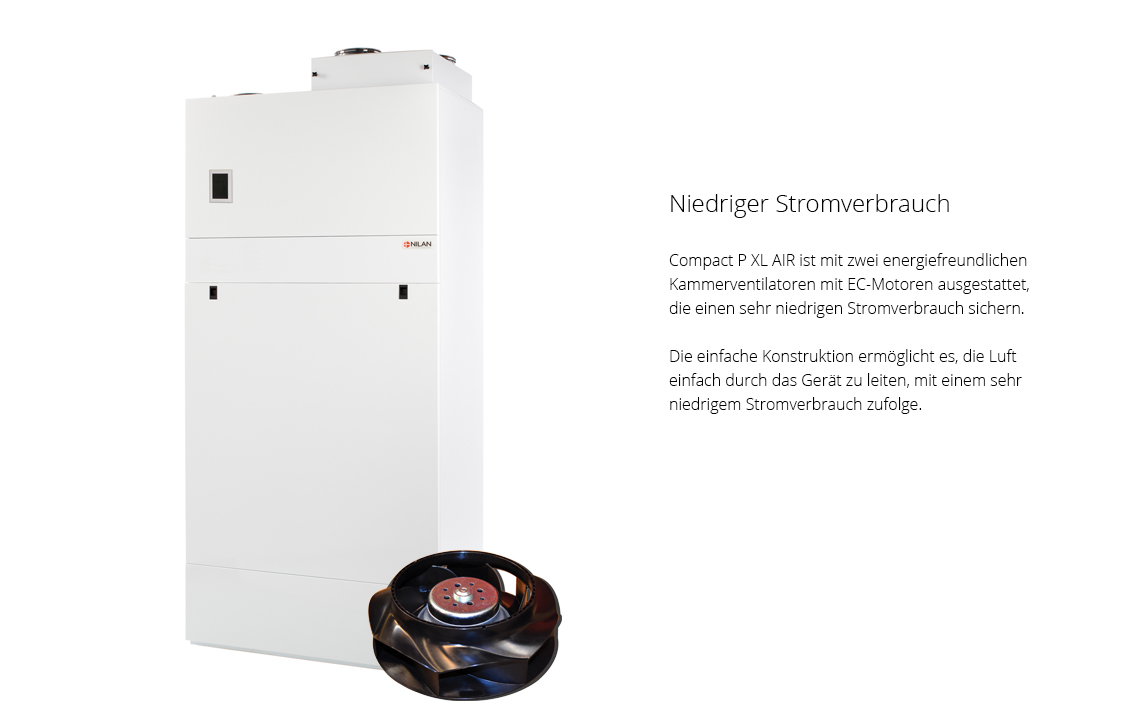

Luftmenge (siehe Planungsdaten für SEL/SFP-Werte)
Min : 50 m3/hMax : 430 m3/h
„Herz und Lunge" des Hauses

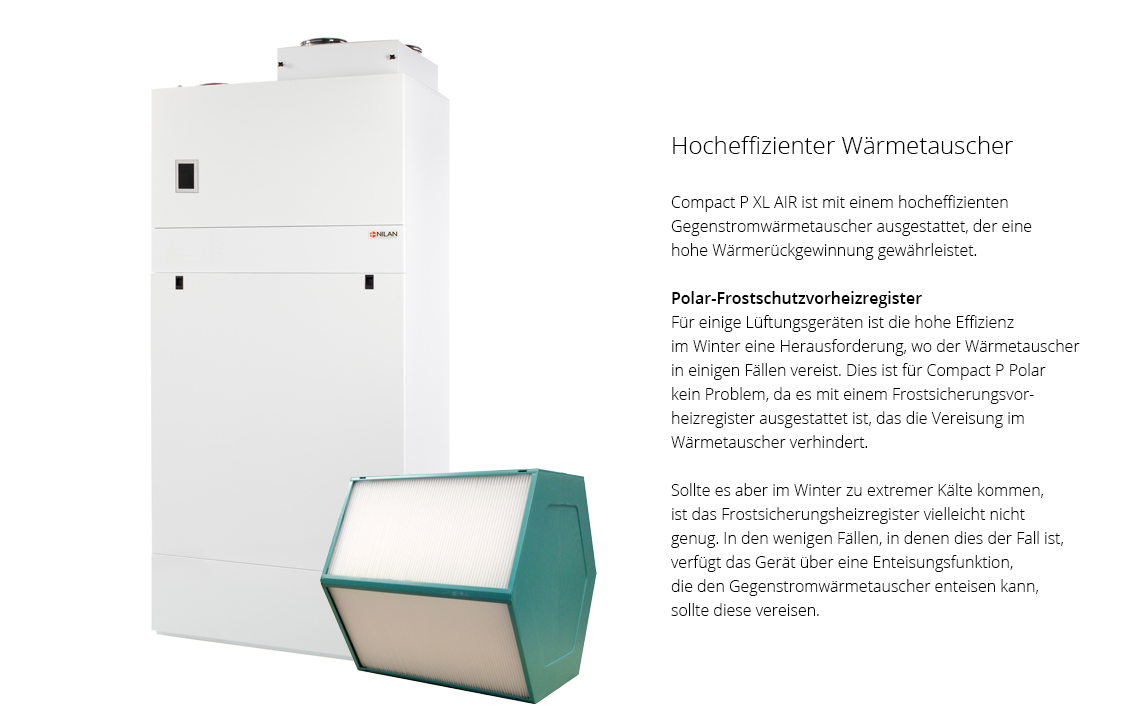

Compact P ist ein unkonventionelles Lüftungsgerät, das im Gegensatz zu anderen Lüftungsgeräten 100% der Wärme in der Abluft wiedergewinnt. Durch den Gegenstromwärmetauscher wird bis zu 95% der Energie in der Abluft zur Erwärmung der Außenluft wiedergewonnen. Die verbleibende Energie wird von der integrierten Wärmepumpe zur Erzeugung des Warmwassers genutzt.

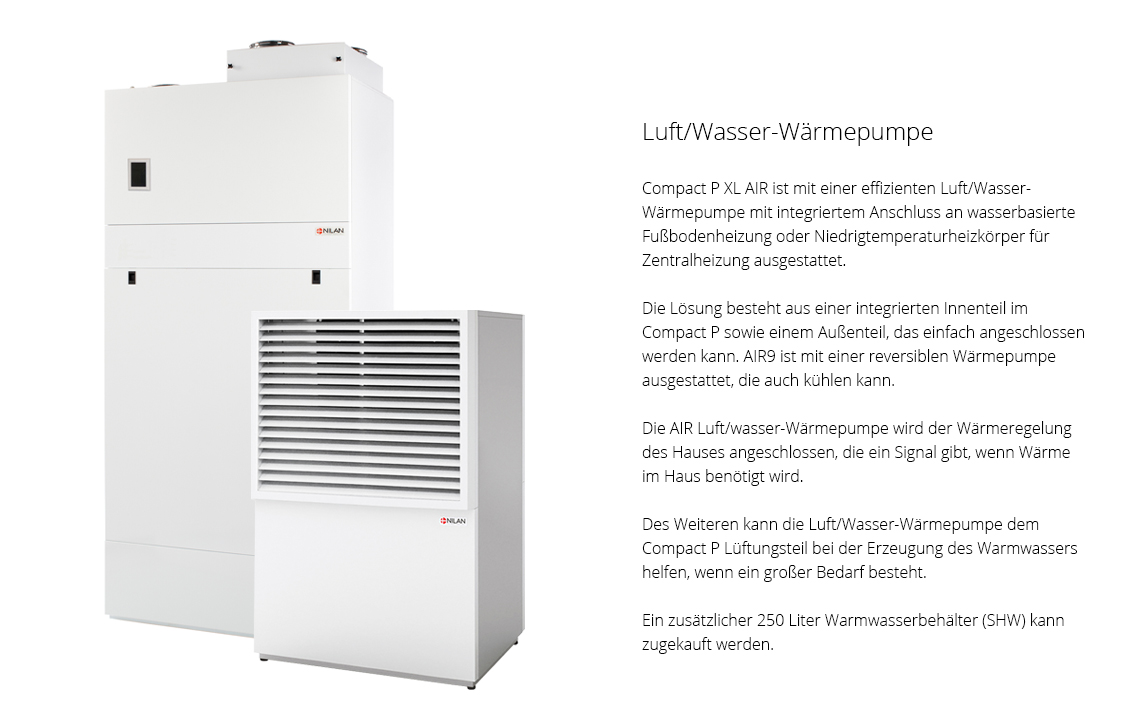

Compact P AIR hat eine effiziente AIR Luft/Wasser-Wärmepumpe, die Energie für die Heizung der Wohnung über eine Fußbodenheizung oder Energiesparheizkörper liefert.
Compact P XL
*1 - Leistungsaufnahme ohne eventuelles Heizregister (Zubehör)
AIR9 (Der Wärmepumpenteil)
* SCOP (saisonale Leistungszahl) gilt für Niedertemperaturanwendungen (Durchschnittsklima, festen Volumenstrom); reversibel. |
LeistungLeistung eines Standardgeräts als Funktion von qv und Pt ext. SEL nach EN 13141-7 gilt für Standardgeräte mit ISO 16890 Coarse 75% (G4) Filtern und ohne Heizregister. SEL beinhaltet den Gesamtstromverbrauch des Gerätes, inkl. Steuerung. Achtung! SEL-Werte werden gemessen und als Gesamtwert für beide Ventilatoren angegeben. |
![]() |
Temperaturwirkungsgrad
Temperaturwirkungsgrad nach EN13141-7 (2°C / 20°C). NB! Der Temperaturwirkungsgrad ist für den Gegenstromwärmetauscher allein (ohne Wärmepumpebetrieb). |
![]() |
COP (Luft-Luft)Leistungszahl COP [-] der Zuluft als Funktion der Außentemperatur t21 [°C] und dem Volumenstrom qv [m3/h], gemäß EN14511 bei einer Raumtemperatur t11 = 21°C COP gemäß EN14511 ist für Wärmepumpe und Gegenstrom zusammen berechnet. |
![]() |
Heizleistung (Zuluft)Heizleistung Qc [W] als Funktion von Volumenstrom qv [m3/h] und Außenlufttemperatur [°C], gemäß EN 14511, Abluft = 21 °C Bei der Wärmeleistung handelt es sich um den Anteil der Wärme, welche die Compact P über die Außenluft der Zuluft zuführt. Der Ventilationsverlust ist der Wärmeverlust bei gegebenem Volumenstrom. Ventilationsverlust: - - - - - - - - - - - - |
![]() |
WarmwasserWarmwassermenge in Liter Vmax [L] vom Compact P-Behälter als Funktion der Warmwassertemperatur t [C°] und Behältertemperatur bei 40°, 50° und 60° C. |
![]() |
SchalldatenSchallwerte gelten für qv = 275 m3/h und Pt, ext = 100 Pa, gemäß EN 9614-2 für Oberflächen und EN 5136 für Kanäle. Der Schallleistungspegel LWA sinkt bei abnehmender Luftmenge, bzw. abnehmendem Gegendruck. Der Schalldruckpegel LpA, bei einem gegebenen Abstand von den akustischen Verhältnissen am Installationsort abhängig.
|
![]() |
Compact P XL (Innenteil)1: Außenluft
AIR9 (Außenteil) |
Die CTS602-Steuerung ist eine fortschrittliche Steuerung mit vielen Einstellungsoptionen. Die Steuerung wird ab Werk mit einer Grundeinstellung geliefert, die den betrieblichen Wünschen und Anforderungen angepasst werden kann, um einen optimalen Betrieb und Auslastung des Gerätes zu erreichen. Das HMI Touch Panel bietet einen guten Überblick über den aktuellen Betrieb des Gerätes und verfügt über eine Menüstruktur, in der sowohl Benutzer als auch Installateur einfach navigieren können. Externe Kommunikation
Weitere Informationen über alle Funktionen finden Sie in der Software- und Montageanleitung des Gerätes.
|
Compact P XL (Innenteil)ACHTUNG! Bei der Aufstellung des Geräts ist ausreichend Platz für spätere Wartungs- und Reparaturarbeiten vorzusehen. Wir empfehlen ein Abstand von ca. 60 cm vor dem Gerät. Der Filterwechsel muss einfach sein und der Austausch von Ventilatoren oder anderen Bauteilen müssen möglich sein. Es muss Platz für eine einfache Reinigung des Geräts vorhanden sein. ACHTUNG! Es ist wichtig, dass das Gerät waagerecht steht, damit das Wasser aus der Kondenswasserschale ablaufen kann.
AIR9 (Außenteil)ACHTUNG! Die AIR wird auf einer stabilen Unterlage, am besten auf einem gegossenen Fundament platziert. Die Außeneinheit muss auf einem festen, waagerechten und erschütterungsfreien Untergrund aufgestellt und evtl. an festem Material befestigt werden. Bei der Platzierung ist die vorherrschende Windrichtung während der Heizsaison zu berücksichtigen, da die Leistung der Wärmepumpe begrenzt wird, wenn die Außeneinheit starkem Gegenwind ausgesetzt wird. |
Smart GridCompact P AIR ist nach dem deutschen Smart Grid zertifiziert, das dem Energieversorger ermöglicht, den Betrieb so zu überschreiben, damit er für den Nutzer möglichst günstig wird. Die Smart Grid Lösung kann auch in Verbindung mit Solarzellen eingesetzt werden, wenn Sie den Betrieb dann optimieren möchten, wenn am meisten Strom erzeugt wird.
|
